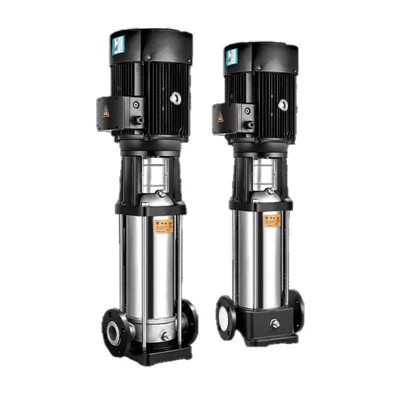

Κατασκευαστής κάθετης αντλίας νερού πολλαπλών σταδίων CDL υψηλής απόδοσης

Σημείωση: Πριν ξεκινήσετε, διαβάστε προσεκτικά τα προειδοποιητικά σημάδια στον ανθεκτικό στην πίεση-κύλινδρο της αντλίας.
Η αντλία πρέπει να γεμίσει με νερό (ή το υγρό που πρόκειται να μεταφερθεί) για να μπορέσει να ξεκινήσει.
● Γεμίστε την αντλία με νερό στο σύστημα αντίστροφης ροής.
Κλείστε τη βαλβίδα εξόδου της αντλίας, αφαιρέστε το βιδωτό καπάκι στην κεφαλή της αντλίας, ανοίξτε αργά τη βαλβίδα εισαγωγής νερού έως ότου ρέει σταθερή ροή νερού από το βιδωτό καπάκι εξαγωγής. Στη συνέχεια, σφίξτε το βιδωτό καπάκι της εξάτμισης και ανοίξτε πλήρως τη βαλβίδα ελέγχου στο σωλήνα αναρρόφησης.
● Όταν η στάθμη του υγρού σε ένα ανοιχτό σύστημα είναι χαμηλότερη από την αντλία, γεμίστε την αντλία με νερό:
Σημείωση: Πρέπει να εγκατασταθεί μια βαλβίδα αντεπιστροφής στον σωλήνα αναρρόφησης.
Κλείστε τη βαλβίδα εξόδου της αντλίας, αφαιρέστε το βιδωτό πώμα στην κεφαλή της αντλίας και εγχύστε το υγρό στην αντλία μέσω της οπής του βιδωτού καπακιού έως ότου η αντλία και ο αγωγός αναρρόφησης γεμίσουν πλήρως με νερό. Στη συνέχεια,-ασφαλίστε ξανά το βιδωτό καπάκι.
Σημείωμα:

- Μην εκκινείτε την αντλία μέχρι να γεμίσει πλήρως με υγρό και να αποβληθεί εντελώς ο αέρας!
-- Προσέξτε την κατεύθυνση της οπής εκκένωσης του βιδωτού καπακιού εξαερισμού. Προσέξτε να βεβαιωθείτε ότι το χυμένο νερό δεν βλάπτει τους ανθρώπους ή δεν προκαλεί ζημιά στην αντλία και σε άλλα εξαρτήματα.
-- Σε περιπτώσεις που χρησιμοποιείται ζεστό νερό, να είστε ιδιαίτερα προσεκτικοί για να αποφύγετε τον κίνδυνο εγκαυμάτων!
2. Ελέγξτε την κατεύθυνση περιστροφής
Κλείστε την παροχή ρεύματος, παρατηρήστε την κατεύθυνση περιστροφής (ελέγξτε τον ανεμιστήρα), η σωστή φορά περιστροφής πρέπει να είναι όπως υποδεικνύεται από το βέλος στην κεφαλή της αντλίας, δηλαδή από το άκρο κίνησης του κινητήρα, η αντλία πρέπει να περιστρέφεται αριστερόστροφα.
3. Πριν ξεκινήσετε την αντλία, είναι απαραίτητο να πραγματοποιήσετε έλεγχο.
● Ελέγξτε εάν τα μπουλόνια αγκύρωσης είναι σφιγμένα.
● Είναι η αντλία πλήρως γεμάτη με νερό;
● Είναι σωστή η φορά περιστροφής;
● Είναι σωστή η τάση του δικτύου;
● Είναι όλοι οι σωλήνες καλά συνδεδεμένοι και το σύστημα παροχής νερού λειτουργεί σωστά;
● Ελέγξτε εάν οι βαλβίδες στο σωλήνα εισαγωγής είναι πλήρως ανοιχτές. η βαλβίδα εξόδου πρέπει να ανοίγει αργά μετά την εκκίνηση της αντλίας.
● Εάν έχει τοποθετηθεί μανόμετρο, ελέγξτε την πίεση λειτουργίας.
● Όλα τα απαραίτητα χειριστήρια για την κανονική λειτουργία, εάν η αντλία ελέγχεται από διακόπτη πίεσης, ελέγξτε, ρυθμίστε την εκκίνηση και την αποσύνδεση της πίεσης. Με τον διακόπτη πίεσης, ελέγξτε ότι το ρεύμα πλήρους-φόρτισης του κινητήρα δεν πρέπει να υπερβαίνει το μέγιστο επιτρεπόμενο ρεύμα.
4. Αριθμός εκκινήσεων αντλίας
Η αντλία δεν πρέπει να ξεκινά πολύ συχνά. Συνιστάται η ισχύς του κινητήρα να μην υπερβαίνει τα 4KW, με όχι περισσότερες από 100 εκκινήσεις την ώρα. για κινητήρες με ισχύ μεγαλύτερη από 4 KW, ο αριθμός εκκινήσεων δεν πρέπει να είναι μεγαλύτερος από 20 ανά ώρα. Εάν διαπιστώσετε ότι η εκκίνηση είναι πολύ συχνή, ο εξοπλισμός ελέγχου πρέπει να ρυθμιστεί ώστε να μειωθεί η συχνότητα εκκίνησης και διακοπής. Αυτή τη στιγμή, είναι απαραίτητο να ελέγξετε την κατάσταση εγκατάστασης.

5. Η αντλία που έχει εγκατασταθεί σύμφωνα με τις οδηγίες αυτού του εγχειριδίου θα λειτουργεί αποτελεσματικά με ελάχιστη μόνο συντήρηση που απαιτείται:
Η μηχανική σφράγιση είναι αυτορυθμιζόμενη-. Η επιφάνεια επαφής μεταξύ των κινούμενων και στατικών μπλοκ λείανσης στη στεγανοποίηση λιπαίνεται και ψύχεται από το υγρό που μεταφέρεται από την αντλία.
Τα ρουλεμάν ολίσθησης μέσα στην αντλία λιπαίνονται από το υγρό που αντλείται.
6. Αντιπαγωτικά μέτρα
Οι αντλίες μπορούν να χρησιμοποιηθούν σε συστήματα όπου το νερό έχει προστατευτεί από το πάγωμα. Εάν η αντλία είναι εγκατεστημένη σε περιοχή επιρρεπή σε παγετό, πρέπει να προστεθεί κατάλληλη ποσότητα αντιψυκτικού για να αποφευχθεί η κατάψυξη του υγρού που αντλείται και η καταστροφή της αντλίας. Χωρίς αντιψυκτικό, η αντλία θα πρέπει να απενεργοποιείται όταν υπάρχει κίνδυνος σχηματισμού παγετού. Όταν η αντλία είναι εκτός λειτουργίας, το νερό στην αντλία και στο σύστημα πρέπει να αποστραγγιστεί.
7. Η αντλία πρέπει να επιθεωρείται τακτικά ως εξής:
● Η πίεση λειτουργίας και λειτουργίας της αντλίας.
● Πιθανή διαρροή.
● Πιθανή υπερθέρμανση του κινητήρα.
● Αφαιρέστε και καθαρίστε/αντικαταστήστε όλες τις οθόνες φίλτρων.
● Ο χρόνος αποσύνδεσης για υπερφόρτωση κινητήρα.
● Συχνότητα εκκίνησης και τερματισμού λειτουργίας.
● Όλες οι λειτουργίες ελέγχου.
Εάν εντοπιστεί σφάλμα, ελέγξτε το σύστημα σύμφωνα με τα "Κοινά σφάλματα και μέθοδοι χειρισμού".
8. Όταν η αντλία πρόκειται να είναι εκτός λειτουργίας για μεγάλο χρονικό διάστημα, θα πρέπει να καθαριστεί σχολαστικά και να αποθηκευτεί σωστά.
9. Η αντλία πρέπει να προστατεύεται από σκουριά και ζημιές κατά την αποθήκευση.

Σημείωση: Πριν αφαιρέσετε το κάλυμμα του κιβωτίου καλωδίωσης κινητήρα και αποσυναρμολογήσετε την αντλία, είναι απαραίτητο να βεβαιωθείτε ότι έχει διακοπεί η παροχή ρεύματος.
Φαινόμενο σφάλματος ένα - Όταν η μίζα είναι κλειστή, ο κινητήρας αποτυγχάνει να ξεκινήσει.
Ανάλυση Λόγου:
α) Διακοπή ρεύματος
β) Η ασφάλεια έχει καεί.
γ) Υπερφόρτωση κινητήρα
δ) Κακή επαφή της μίζας ή δυσλειτουργία του πηνίου
(ε) Υπάρχει πρόβλημα με το κύκλωμα ελέγχου.
στ) Ο κινητήρας έχει δυσλειτουργήσει.
Μέθοδος αποκλεισμού:
α) Ελέγξτε την παροχή ρεύματος
β) Αντικαταστήστε την ασφάλεια
γ) Ελέγξτε το σύστημα
δ) Αντικαταστήστε τη μίζα
(ε) Ελέγξτε το κύκλωμα ελέγχου
στ) Επισκευή

Φαινόμενο σφάλματος δύο - Η συσκευή υπερφόρτωσης της μίζας ενεργοποιείται (σκάει αμέσως μετά την ενεργοποίηση του ρεύματος)
Ανάλυση Λόγου:
α) Η ασφάλεια έχει καεί.
β) Υπάρχει πρόβλημα με την επαφή της συσκευής υπερφόρτωσης.
γ) Οι συνδέσεις των καλωδίων είναι χαλαρές ή υπάρχει πρόβλημα με την παροχή ρεύματος.
δ) Υπάρχει πρόβλημα με το πηνίο του κινητήρα.
(ε) Το μηχανικό μέρος της αντλίας έχει σφίξει σωστά.
Μέθοδος αποκλεισμού:
α) Αντικαταστήστε την ασφάλεια
β) Ελέγξτε τη μίζα
γ) Ελέγξτε τις συνδέσεις των καλωδίων και την παροχή ρεύματος
δ) Αντικαταστήστε τον κινητήρα
ε) Συντήρηση αντλιών
Σημείωση: Οι χρήστες των στοιχείων δ) και ε) δεν επιτρέπεται να τα αποσυναρμολογήσουν ή να τα επισκευάσουν χωρίς εξουσιοδότηση.

Φαινόμενο σφάλματος τρία - Η συσκευή υπερφόρτωσης δεν απενεργοποιήθηκε, αλλά η αντλία απέτυχε να λειτουργήσει.
Ανάλυση Λόγου:
α) Η μίζα δεν έχει συνδεθεί σωστά ή υπάρχει πρόβλημα με το πηνίο.
β) Υπάρχει πρόβλημα με το κύκλωμα ελέγχου.
Μέθοδος αποκλεισμού:
α) Αντικαταστήστε τη μίζα
β) Ελέγξτε το κύκλωμα ελέγχου

Φαινόμενο σφάλματος τέσσερα - Ανώμαλη έξοδος νερού από την αντλία
Ανάλυση Λόγου:
α) Ο αγωγός εισόδου είναι πολύ μικρός.
β) Στην είσοδο της αντλίας, δεν υπάρχει αρκετό νερό.
γ) Η σελίδα είναι πολύ χαμηλή.
(δ) Η πίεση εισόδου είναι πολύ χαμηλή σε σύγκριση με τη θερμοκρασία του νερού, τις απώλειες του αγωγού και τον ρυθμό ροής.
(ε) Το τμήμα του σωλήνα εισαγωγής είναι φραγμένο με ακαθαρσίες.
Μέθοδος αποκλεισμού:
(α) Αύξηση του αγωγού εισόδου
β) Βελτιώστε το σύστημα και βρείτε τρόπους να αυξήσετε τον όγκο του νερού
γ) Προσπαθήστε να αυξήσετε τη στάθμη του υγρού
(δ) Βελτιώστε το σύστημα και βρείτε τρόπο να αυξήσετε την πίεση εισόδου
(ε) Επιθεώρηση και καθαρισμός

Φαινόμενο σφάλματος πέντε - Η αντλία λειτουργεί αλλά δεν εκκενώνεται νερό.
Ανάλυση Λόγου:
α) Ο σωλήνας εισόδου είναι φραγμένος με ακαθαρσίες.
β) Η κάτω βαλβίδα ή η βαλβίδα αντεπιστροφής είναι στην κλειστή θέση.
γ) Διαρροή του σωλήνα εισόδου
δ) Αέρας που υπάρχει στο σωλήνα εισόδου ή στην αντλία
Μέθοδος αποκλεισμού:
α) Επιθεώρηση και καθαρισμός
β) Συντήρηση της κάτω βαλβίδας και της βαλβίδας αντεπιστροφής
γ) Συντήρηση του αγωγού εισόδου νερού
δ) Συμπληρώστε το υγρό και αφαιρέστε τον αέρα

Φαινόμενο σφάλματος έξι - Όταν αποσυνδεθεί η τροφοδοσία, η αντλία λειτουργεί προς την αντίθετη κατεύθυνση.
Ανάλυση Λόγου:
α) Διαρροή του σωλήνα εισόδου
β) Η κάτω βαλβίδα ή η βαλβίδα ελέγχου είναι ελαττωματική
γ) Η κάτω βαλβίδα είναι φραγμένη στην πλήρως ανοικτή ή μερικώς ανοιχτή θέση.
δ) Ο σωλήνας εισαγωγής είναι εξοπλισμένος με κύστη αέρα.
Μέθοδος αποκλεισμού:
α) Επιθεωρήστε τον αγωγό παροχής νερού
β) Συντήρηση της κάτω βαλβίδας και της βαλβίδας αντεπιστροφής
γ) Συντήρηση της κάτω βαλβίδας
δ) Επιθεωρήστε και επισκευάστε τον αγωγό εισαγωγής νερού και αφαιρέστε τον αέρα.
